振动控制解决方案

作者:admin 来源:原创 发布时间:2021-3-1 13:17:00 浏览次数:14

振动控制解决方法

在各种建筑工程中,有各种各样的设备(比如水泵、风机、冷却塔、中央空调)安裝在楼面或机房,当这么设备运作时,除了向周围传递噪音外,还会持续把振动传递给建筑本身。这类振动可激起固体传声,在建筑构造中传递很远,并通过声桥向屋子辐射源噪音。构造振动自身也会危害房屋建筑的应用。因而,必须对工程建筑设备开展振动控制解决。

振动控制的解决和气体声解决方位同样:振源控制、传递过程中振动控制、对受振目标采用控制方法。大家一般在振动传递全过程中采用隔振对策。

隔振分成积极主动隔振和消沉隔振两大类,说白了积极主动隔振便是为减少驱动力设备向外的传递,对驱动力设备及管路采用的隔振对策,是最普遍噪音振动控制措施。

在工程项目上对工程建筑设备开展的隔振解决,一般是把设备包含电动机安裝在减振台座上,台座与楼、路面中间加延展性支撑(主要为弹簧减震器),这类延展性支撑能够使用弹黄、硫化橡胶、软木板等,还可以使专业生产制造的各种各样隔振器。隔振设计时一定要避免设备驱动器頻率与系统软件共振频率中间产生共震,一般规定设备驱动器頻率与振动系统共振频率之比超过2.5

比如在实验室或精密设备检测室设计时,虽然已经考虑了使其远离振源,并对可能有的振源采取了积极隔振措施比如防震沟等,但是有些振动影响或多或少是始终存在的,如人的走动,门的开关等这些都不可避免,设备还是必须有防振措施。

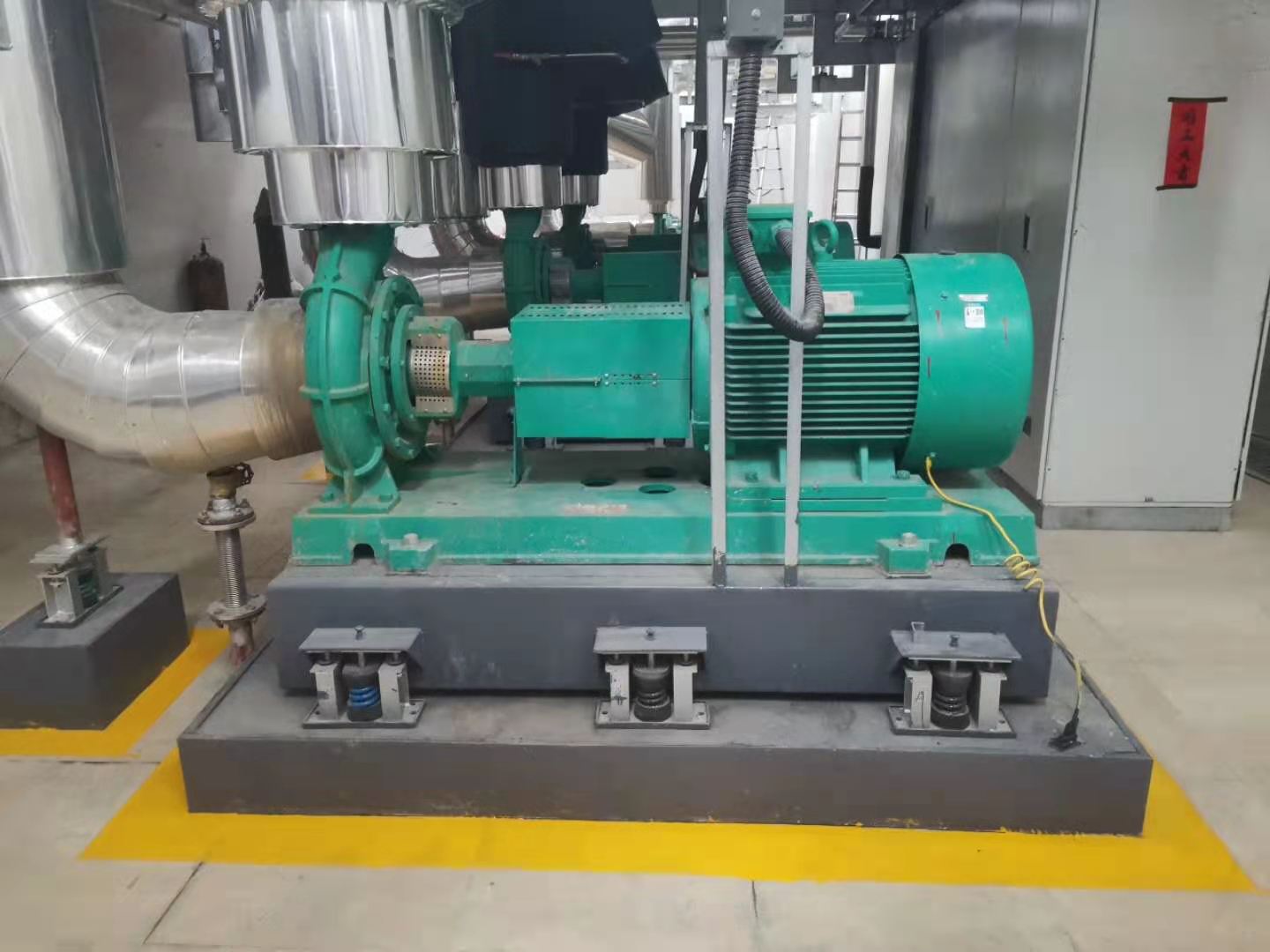

水泵减振台座的材料可以采用具有足够刚度的钢筋混凝土台座,框架可以采用镀锌或烤漆处理,表面可以采用磨石或环氧,也可采用其它的工艺。一般减振台座采用200~300mm厚度的混凝土作为台座,台座与台面(地基平台)间安装弹簧减震器或者空气减震器,在采用弹簧减震器或空气减震器的情况下,在减震器与地基的接触面加一块5mm橡胶垫,二次隔震不仅可以消除水泵本产生的振动,也能更多的降低低频的传递,减振器的选用应根据水泵与台座的质量通过计算确定。


盗图必究



对一台设备开展隔振设计应包含下列三个层面:

1.设备机组隔振设计;

2.原设备机组相互连接之管路隔振设计;

3.管道施工的各种支撑架隔振设计。

对设备机组的隔振设计是在其中最重要的层面,开展隔振设计时一般必须获得下列材料:

1.设备型号、规格、转速;

2.设备机组基座规格;设备和基座的净重;

3.与设备相接之管路和地脚螺丝的部位;

4.隔振器的特点、性能参数以及应用的自然环境标准。

在必须时,对设定设备机组主机房还应当采用隔音减噪、吸声降噪对策。

a.设备机组的振动控制

对设备机组的振动操纵,关键指标值为隔振效率。从隔振基本原理能够看得出,隔振效率关键跟振动源頻率与系统共振频率之比、阻尼系数相关,因而隔振设计也关键紧紧围绕这多个参数开展。

在开展隔振设计时,最先要确立隔振的规定。房屋建筑内设备振动对自身的危害主要是因为设备振动传递到房屋建筑内而发出的噪音,因此隔振规定关键与设备振动抗压强度、房屋建筑内敏感区的部位与噪音容许规范、振动设备的安裝部位、建筑构造相关,需依据这种要素综合性考虑到明确所需隔振规定。后表是领域内权威专家历经很多年工程项目经验交流的各种工程建筑和设备需要的振动传递比的提议值。

次之应测算振动源扰力頻率及明确隔振系统的共振频率,最终是挑选适合的弹簧减震器。

b.管道及支撑架的振动控制方法

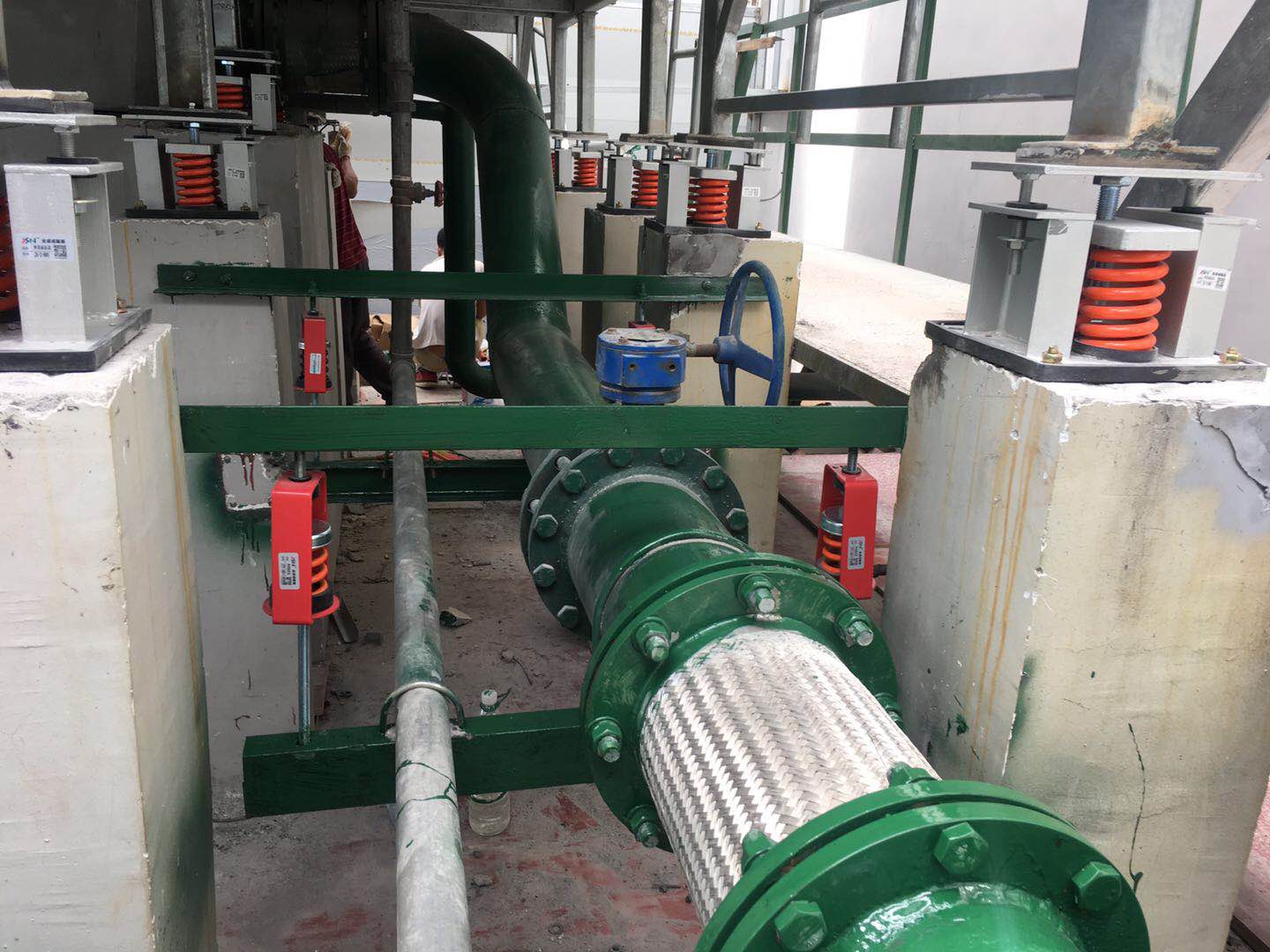

整个机房系统想要达到好的实际隔振减噪效果,管道隔振不容忽视,但需要解决几个方面,比如管道受介质温度、工作压力,耐蚀性。不锈钢板波纹软管能耐热、髙压和腐蚀介质,坚固耐用和具备优良的隔振实际效果,因而运用较广。在中央空调管道隔振方案中,针对超低温、底压的自来水管能够 选用各种各样高压软管,而对制冷机组、空气压缩机和高压泵则需采用不锈钢金属波纹软管。

机器设备管道中间配备各种软接后,可衰减主机设备震动传递到管路散播,但管道内介质造成的震动仍然会向固定不动管道的支撑架传播振动到建筑构造,因而务必对支撑架采用隔离措施。常见的方式是应用弹簧减震器,依靠弹黄的来消除振动。


盗图必究
