恒力集团苏州湾中心主机房浮筑地台减振工程施工方案



本文详细介绍当代建筑设备层选用浮筑地台对机械设备减震隔声的技术性,从浮筑地台的总体设计、隔振垫的型号选择、工程施工等层面进行分析,分享施工中的一些操作经验。

1序言

因为建筑工程技术的发展趋势,房屋建筑高度屡次刷新记录,多层建筑楼层内安裝配套设施的机械设备也愈来愈广泛。过去安装设备的减震大多数选用厚型混泥土基础、改装弹簧减震器、安裝可塑性块等方式,可是针对占地面积很大的大中小型机械设备,如:制冷机组、空调箱、换热器等,所加装减震隔声的实际效果仍有不足。浮筑地台是由铺设在建筑构造楼板上的减振隔振胶垫加厚钢板组成延展性层,由建筑钢筋现浇混凝土浮筑层构成。其减震隔声实际效果优良,已变成当代高档写字楼、宾馆等安裝的首先选择。依据延展性层铺装方法分成点铺和满铺二种方式。浮筑构造所应用的隔振隔声垫能最大限度地减缩、防护房屋建筑构造上的震动、噪音的传送环境污染,并且使用期限长,可做到七十年。下边以点铺方式为例子,体现浮筑地台机器设备减震的设计方案和施工工艺。


2浮筑层的设计方案

2.1浮筑构造隔振隔声设计方案规定

1)制订解决噪音和震动的规范,现场隔声效率是考量工程建筑减震设备在减少震动和噪音层面的一个指标值。隔声效率越高,则减少噪音传送的实效性则越高。

2)在设备层内采用“混凝土楼板浮筑构造的隔振隔声”,能巨大的减缩机电设备运作时造成的高、低頻率噪音对楼底下及楼里四周的传送。

3)设备管路所有支撑点在“浮筑层”上,可以防护管路震动和噪音对楼底下及楼里四周的传送,不需再行采用别的隔振对策。

4)安装设备在浮筑层上,保证将来对机器设备维修时,在机器设备挪动拆装等状况下,不容易对楼底下造成很大噪音危害。


2.2满铺式隔振隔声浮筑地台总体设计

在构造混凝土楼板上满铺装专用型硫化橡胶隔振隔声()垫。减振隔振胶垫用强力胶固定不动在原楼房平面图上。四周院墙侧面铺装专用型隔振隔声垫进而产生延展性层,正中间铺装消音棉,在硫化橡胶隔振垫表面盖一层2毫米的镀锌钢板,上边混凝土浇筑混凝土结构浮筑层。减震器与机电设备安裝在浮筑层上,如下图所示。

2.3满铺式隔振隔声浮筑地台规格设计方案

浮筑地台规格设计方案,针对总面积较高小的主机房能够选用机器设备主机房范畴内都铺装浮筑地台,以获得优良的减震隔声实际效果;而针对很大总面积主机房,从使用工成本费和难度系数成本费考虑到,能够选用备底边规格每侧加100毫米。

2.4隔声垫原材料类型及规格型号主要参数的型号选择

2.41减振隔振胶垫的物理学主要参数

 (1)工作中负载范畴是0.45MPa

 (2)动态性弯曲刚度为0.05

 (3)隔振胶垫內部阻尼系数为0.080.1

 (4)共振频率≤8Hz

 (5)混凝土楼板构造须和减振隔振胶垫的頻率相距50%或之上,以避免 二者间产生共震藕合;

 (6)隔振胶垫压缩系数50%卸载掉后永久性形变不可以超过5%;

 (7)隔振胶垫極限抗拉强度须超过15M Pa

 (8)隔振胶垫缩小强度极限须超过0.45MPa

 (9)隔振胶垫缩小弹性模具须超过7MPa

2.4.2隔声垫原材料的类型;

现阶段常见的隔声垫原材料有二种:

 (1)FⅨ型浮筑聚氨酯橡胶隔振垫FⅨ型浮筑聚氯酯硫化橡胶隔振垫属节能型原材料,选用延展性硫化橡胶化学纤维和聚氨酯材料黏合剂以及他原材料组成,并根据超高压模压成型。具备延展性好。长寿命的特性。上下一层选用不一样的硫化橡胶化学纤维构成,隔振隔音降噪效果非常的好,并有隔音作用,防护震动可合理维护建筑物构造,并能合理的避免 机电设备层对混凝土楼板低頻噪音的危害。

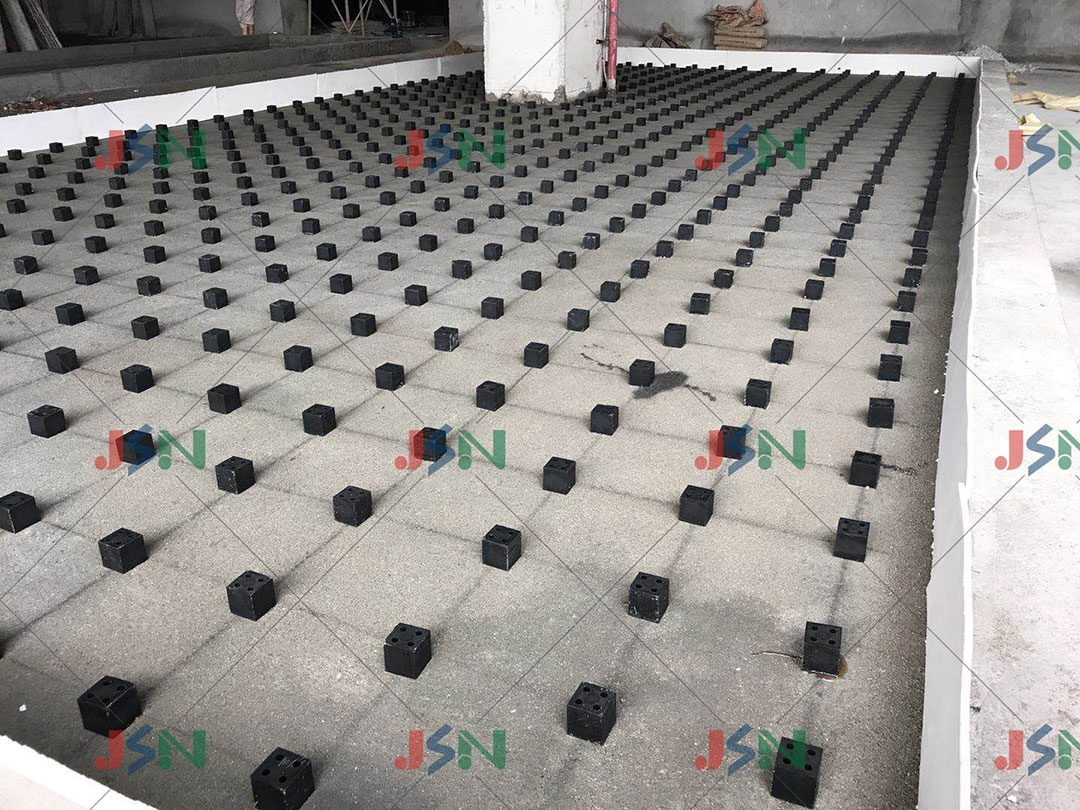

          (2)CDM型硫化橡胶隔振隔声垫CDM型硫化橡胶隔振隔声垫由硫化橡胶做成,正中间选用绵纶涤纶框架,下边凸模设立孔,能具有一定的气体隔振阻尼作用。该硫化橡胶隔振隔声垫共振频率较低隔振隔音降噪效果非常的好,并有隔音作用且安裝便捷,每片组装时不用别的辅材,能控制成本,减少施工期。载荷匀称,使用期限长。每块规格为50mmX50mm,。


3浮筑地台的施工工艺

3.1浮筑地台的安裝工艺流程

地坪找平一导墙砌墙一工程施工混合砂浆抹灰层工程施工(或铺装厚钢板)一筑构造硫化橡胶隔声振隔垫铺装一侧向硫化橡胶围边防站振板铺装一地面防水工程施工一浇筑混凝土结构板工程施工一筑地面找平及自留层氨一防潮硅胶密封工程施工

3.2浮筑地台安裝的路面提前准备和工程施工

 (1)维持整洁,整平和干躁,锐利突起和碎石子等脏物需清扫整洁。地台构造路面平面度为±11mm1米二区域内坡度不超过3毫米。

 (2)太过不光滑,需要地面找平解决,抹灰层薄厚不少于20毫米,以避免 抹灰层在高

载荷时裂开。

3.3浮筑地台隔振隔声垫安裝铺装关键点

 (1)清除四周突显的锐利物,清除整平后应用相对密度不错的万能胶水擦抹四周围挡边,匀称擦抹进行后沾到11mm泡沫棉。

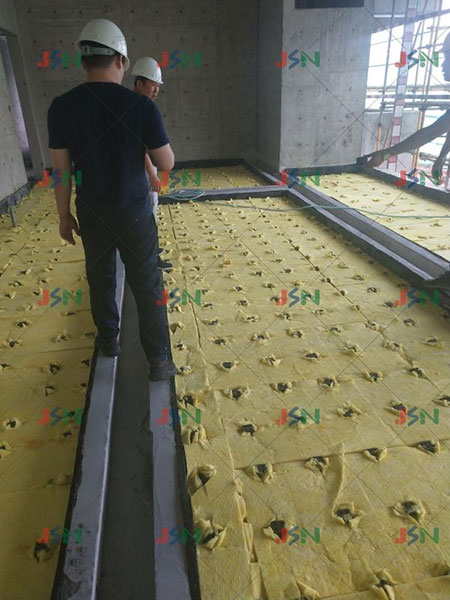

 (2)平行面铺装的隔振隔声垫,接口处用粘制品黏贴。如需减噪规定较高能够在隔振胶间隙处铺满隔音玻璃纤维棉。

 (3)铺平好的隔振隔声垫上铺装2毫米厚的镀锌钢板隔音降噪,镀锌钢板需焊接间隙固定不动。

 (4)0.2毫米防塑料薄膜彻底遮盖在隔振隔声垫上,塑料薄膜四周边沿须高于侧面安裝的隔振隔声垫100150mm上下,防止液体物渗入。

3.4浮筑地台混凝土浇筑工程施工关键点

 (1)并不是一次性混凝土浇筑,核查减震效考虑到增设构造联接建筑钢筋于量:2398kg ,浇筑混凝土后特别注意迸溅一部分需立即清除。

 (2)所有混凝土浇筑后,应当在侧面安裝垫上打上防潮硅橡胶。

 (3)混泥土在混凝土浇筑完后12h 内多方面遮盖,并撒水保养。混泥土撒水保养日期一般不少于7d ,每日撒水频次应能维持混泥土表层处于潮湿情况。常温状态每日撒水2次。

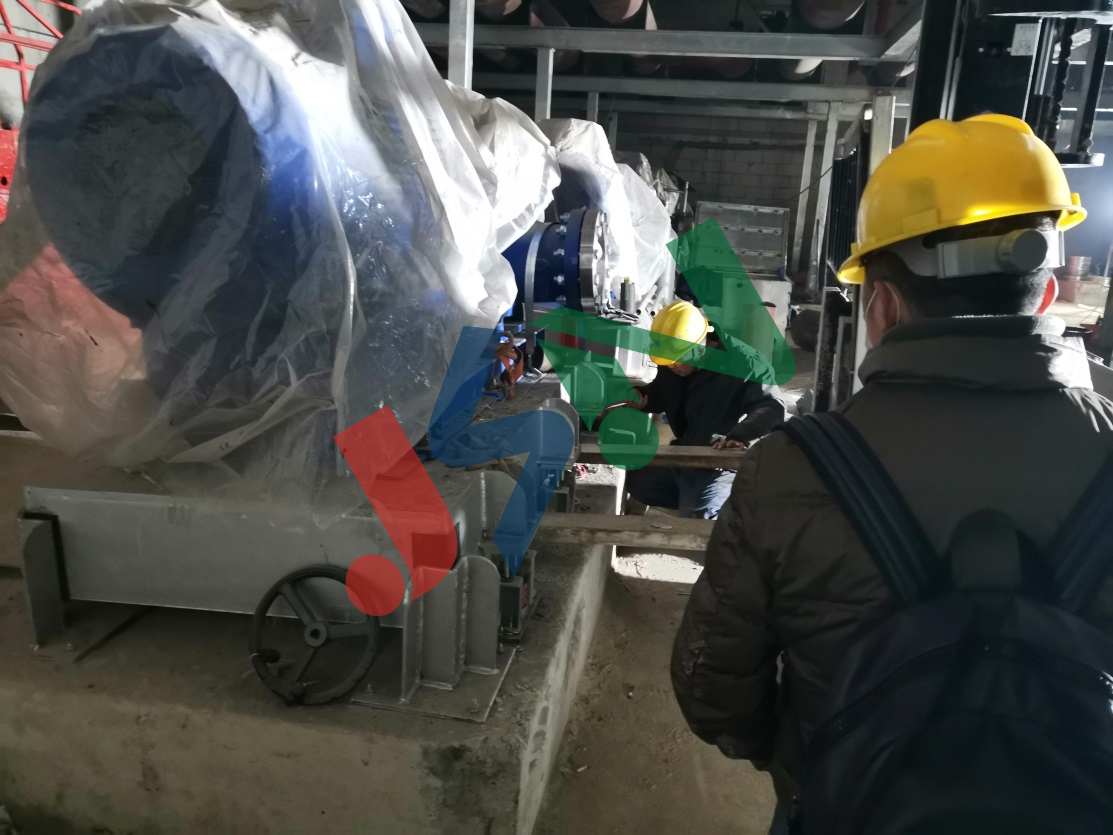

 (4)做到抗压强度后。即可将中重型机器设备置放到浮筑地台上。

3.5浮筑地台上机器设备管道施工常见问题

 (1)机器设备或管道穿越浮筑构造会危害隔声实际效果。解决穿越构造的管路时,须以11mm厚高效率延展性胶垫包囊,并且以软密封剂密封。

 (2)浮筑地台上机器设备或别的刚度预制构件(如建筑钢筋、混凝土块不可以与别的附近房屋建筑等有刚度触碰,防止因为撞击而传送出去的噪音及震动的传送。

 (3)浮筑地台上的管路在过墙和天花吊顶时,须软性接转。

4.小结

      多层建筑机器设备主机房内的离心水泵、离心风机,制冷机组,冷却塔,房间内变电器等机电设备,选用浮筑地台构造隔振隔声。驱动力管路及机电设备联接件等可立即支撑在浮筑层上。能合理的防护震动造成的低頻固态传播声音。该项技术性节约成本、减少施工期。
