青岛华邑酒店选用金诺冷却塔弹簧减振器
最后更新2021-5-4 15:15:17
浏览次数19

共有“金诺案例”信息28条,热线:0512-63167718
金诺专业提供金诺案例系列产品,欢迎选购!

产品概述

伴随着在我国城市化进程的进行,城市规划建设日新月异,全国各地多层建筑如如雨后春笋连绵起伏,多层建筑因为楼层高度大,其给排水设备,中央空调机电设备等聚集遍布,这对楼房顶层住户的震动影响相当严重,采用震动防护刻不容缓。

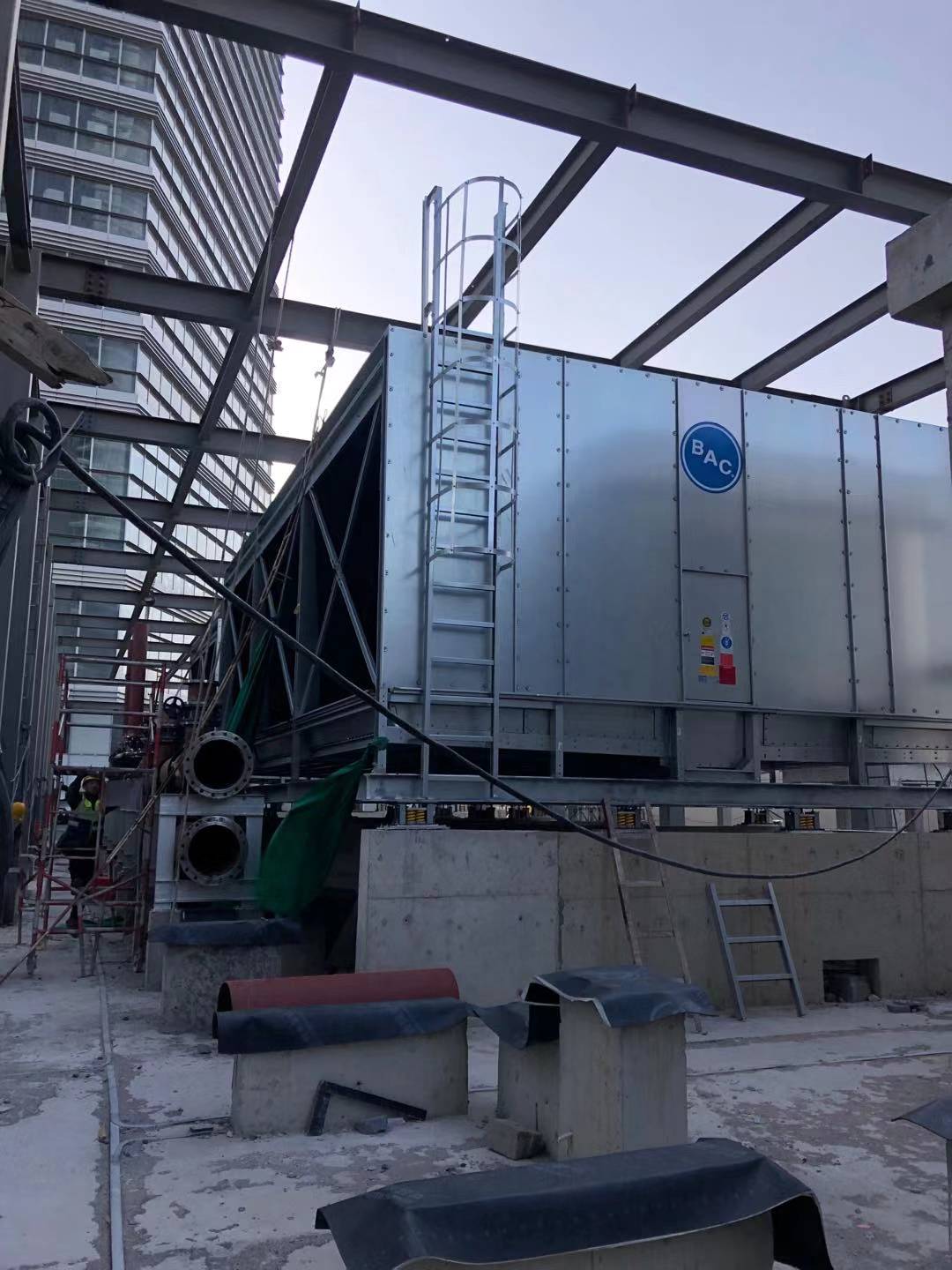

青岛华邑酒店选用吴江金诺高品质弹簧减振器配合工程师精确的选型计算,完美解决了冷却塔振动低频噪音问题。





无论是高楼大厦高层還是主楼高层安裝的冷却塔,一般离心风机叶转速比在1400rpm上下,影响頻率为15Hz。普遍的减振弹黄的固有频率一般都会3.5HZ上下,依据隔振效率公式,大概可计算出来隔振高效率在90%之上,应用弹黄减振器就能完成非常好的减震实际效果。

比如:

某一工程项目有8台冷却塔安裝在31层楼顶,每台运作净重12000kg,每台冷却塔下边设立18个支点,可安裝18个减振器,单独减振器安装W=500Kg

减振器设计方案测算:采用弹簧减振器,额定值工作中荷载500kg(極限荷载800kg),刚度k=20kg/mm,。


隔振高效率测算全过程:

隔振设备转速:1400/

设计减振台座重量:0kg

减振体系总重量(W):12000kg(含30%安全系数)

选用减振器:JA-1-500

每台选用4只:W/18=666kg/只(即单只载荷)

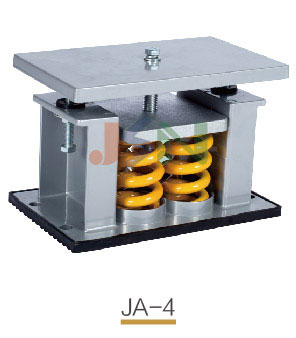

减振器型号:阻尼弹簧减振器           规格:JA-1-700

设备干扰频率:f = n/60   f=23.33Hz

减振器固有频率f0

image.png =2.73Hz

2δ为减振器压缩变形量                  δ=33.33mm

频率比:λ= f/ f0=8.54

隔振效率T计算:T=1-η×100%


为传递率;D为阻尼比,D=0.04)

T=1-η×100%=98.31%

结论:隔振降噪效果甚佳。

注:有一定隔振效率≥80%,即频率比f/f0≥2.5
