变压器减震降噪的传播途径分析

作者:admin 发布时间:2021-12-3 14:50:11 浏览次数:3

变压器减震降噪的传播途径分析



一、变压器噪声的原因。

互感器的噪声是由于线圈的磁致伸缩变形和线圈电磁力引起的,在交变磁场的作用下,硅钢片产生了微小的磁致伸缩,使铁心随着励磁频率的变化做周期性的振动;此外,线圈中通过电流形成的电磁力也会引起绕组的振动。所以变压器在正常工作时,振动便会产生噪声。

二、低频噪声的声学特性。

频率低于500Hz的低频噪声与高频噪声不一样,高频噪声随距离越远或遇到障碍,就能迅速衰减;而低频噪声则缓慢地下降,声波时间较长,容易通过障碍。黄龙配电所内的变压器噪声呈现低频特性。

三、低频噪声的传播途径分析。

利用声源所产生的声波在介质中传播的特性,来自于变压器的房屋低频结构可能是噪声传播的途径。

(1)根据声源产生的声波在介质中传播的特点,来自于变压器的低频结构噪声传播途径可以是:变压器振动噪声经空气传到配电网墙面、顶面,被墙体吸收后,沿住宅墙体传播至该建筑物一至三层住户家中墙面的低频率结构噪声传播途径。

(2)变压器振动由变压器基座传至建筑物基部,并将电缆桥架安放于变压器箱内,开关柜上方,经连接槽钢传至顶面,再沿配电所墙面结构传到一至三层住户家中墙面,再由开关柜体上方的电缆桥架传至一至三层住户家中墙面。

(3)配电所的低频噪声经通风管道传播,再经楼层通风管道设备传播到居民家中。


变压器及低压配电柜东面、南面土建挖沟(1m×22m),从变压器及箱体北部、西部敷设电缆沟,填充细沙作为减振缓冲,地沟表面覆盖水泥盖板,以缓解变压器振动向墙体传播。

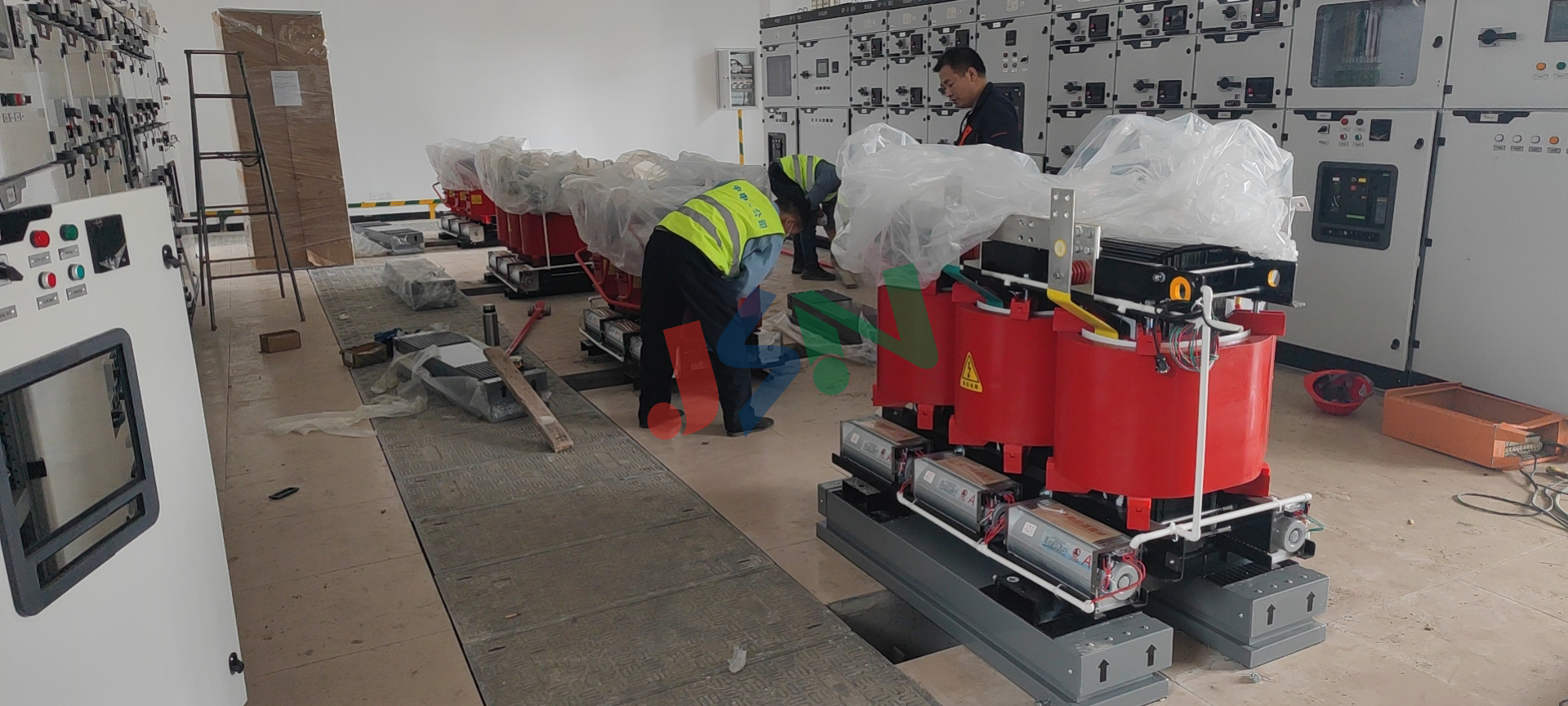

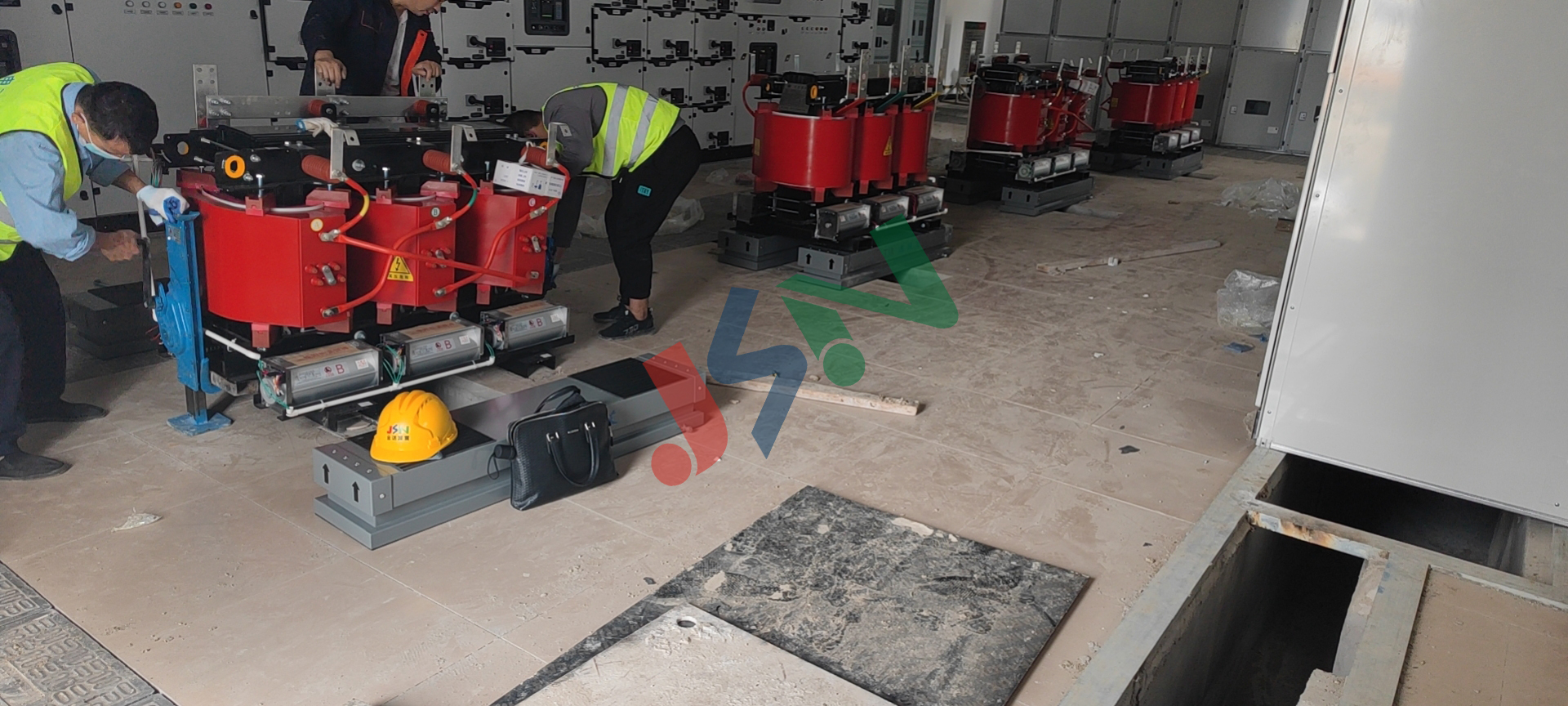

    在变压器基座上安装减振器,将变压器与配电箱的连接铜排改成软连接,使其工作时不产生固体振动。在建筑物的基础上设置有变压器基座,挖沟不能将建筑物基础与墙体完全断开,因而不能完全隔离变压器振动对建筑物墙体的影响;变压器底座安装减振器、变压器与配电柜联接铜排等软联接方式,减振器和软接线可彻底隔离变压器基座与建筑物基础的振动,从而将振动传递到墙体。经过对两个方案的减振效果进行分析,认为方案2将获得更加明显的降噪效果。
