关于空调底座弹簧减震器选型的几点说明

作者:admin 发布时间:2021-8-5 11:46:54 浏览次数:20

关于空调底座弹簧减振器选型的几点说明



空调底座弹簧减振器的准确选配、定位、安装能很大程度提高减振效率,延长风机与电机的使用寿命。

由于风机、电机底座安装要求高,且不同型号的排列组合多,致使其无法采用固定方式安装减振器,也给其选项、定位带来一定实际困难,我们金诺公司就解决此问题的方案作几点说明。

确定减振器的选型一般分二个步骤进行。首先是装置整体质心的求算,然后根据质心位置依据力矩补偿原则进行定位。

一、多质点组合质心的求算

求算的理论基于知道每个部件的重心位置,选择合适的参考点,并生成X-Y直角坐标系,确定每个部件的重心坐标。通过正交分解计算出每个部件关于X轴的力矩及关于Y轴的力矩。

力矩MX=力矩长度LX*质心重量(m

再分别将X轴和Y轴求和,得到X轴和Y轴的总力矩数,两个数分别除以物体(各质点)的总质量,即又分别得到X轴向,Y轴向的质心坐标。

根据工程力学也可表示为:位于平面上点(Xiyi)处的质量为mii=123......)的几个质点所构成的质点系质心的坐标(XcYc)的计算公式为

Xc=MX/m     Yc= MY/m

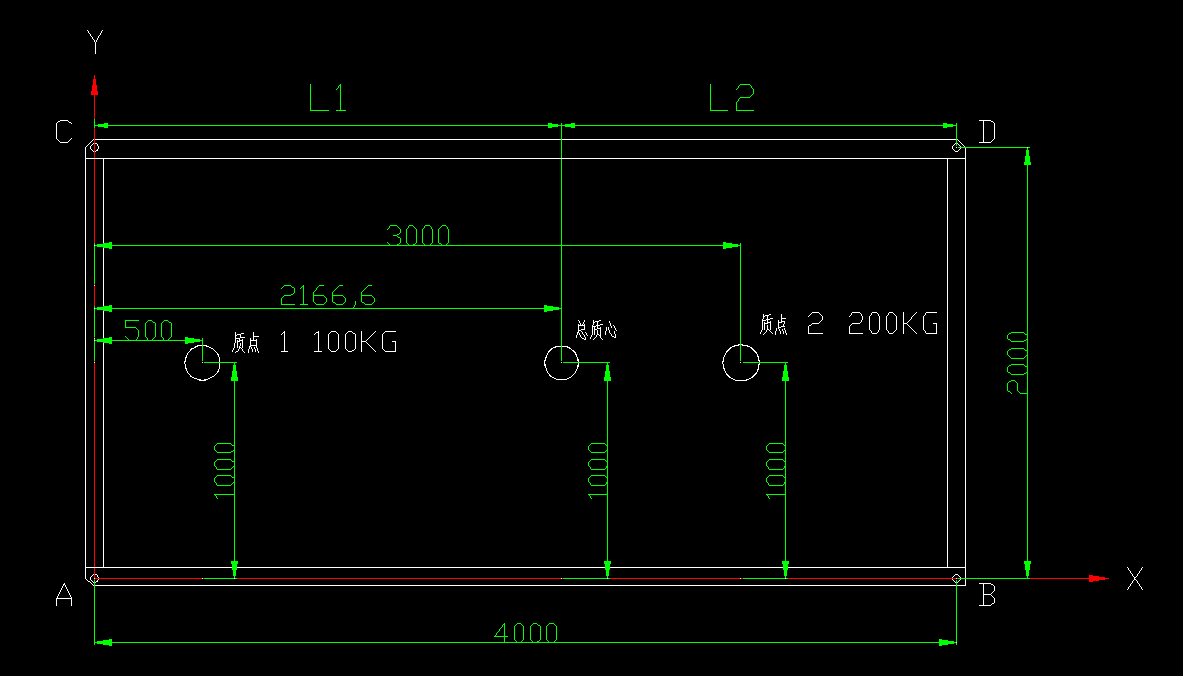

例如图中 Xc=500X100+3000X200/300=2166.6

         Yc=1000X100+1000X200/300=1000

故该组合质心位于(2166.61000

更多质点求质心的方法类推。



二、弹簧最佳载荷的选配及底座定位

弹簧最佳载荷的选配需考虑弹簧刚度、变形量等要求,结合风机转速选择合适的运行重量参数,再根据载荷进行减振器的选配。

如设定风机转速为1450,选择运行重量系数为1.3,则上例中载荷总重量为(100Kg+200KgX1.3=390Kg,则各弹簧总载荷为390Kg

减振器的定位基于一个原则,即根据质心分解成X轴及y轴两个维度,通过调整减振器载荷或调整接触部反力(f)的力矩平衡。



以下各例建立在底框足够有强度的基础上推算的。

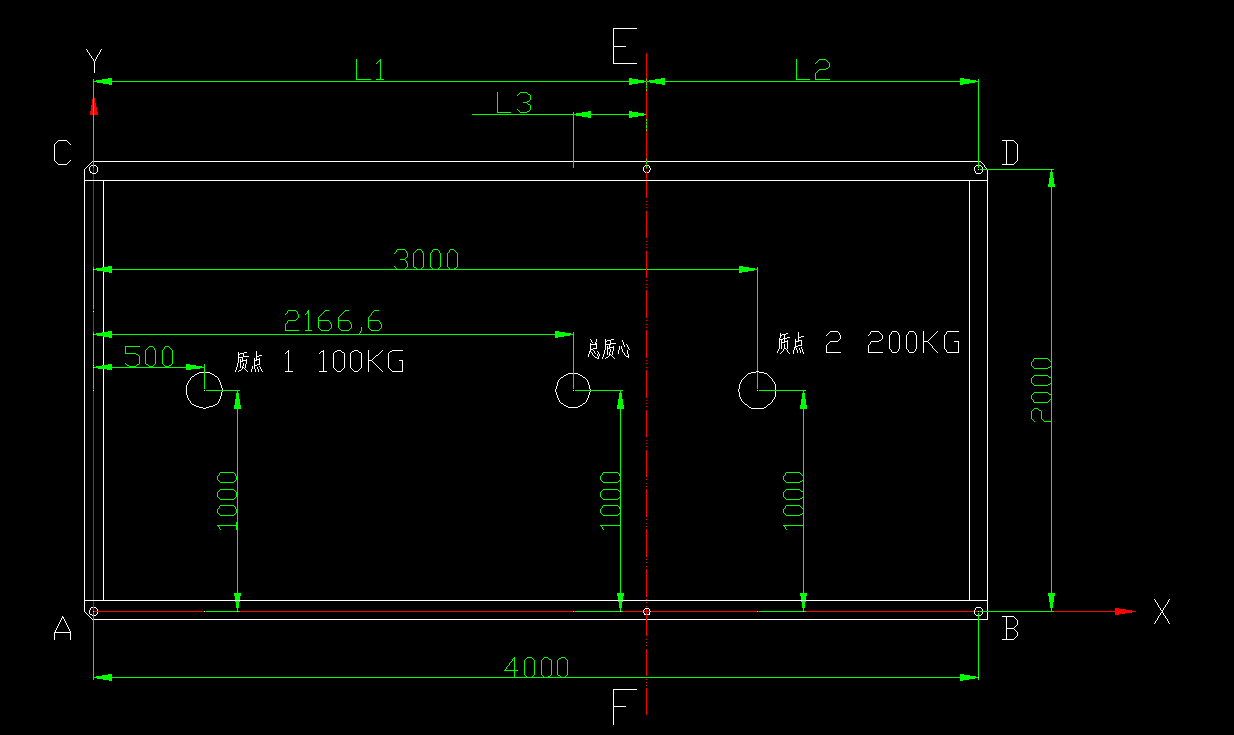

1.四个减振器

仍以上图为例,


质心位于(2166.61000)对于Y轴向力矩相等,X轴则应以调整载荷为宜。

L1=2166.6            L2=1833.4

FAxL1=fBxL2       FA+fB=390kg/2

得到:FA=89.4Kg       fB=105.6Kg

AC点支撑部位力为87.4Kg,建议选型90Kg

BD点支撑部位力为105.6Kg,建议选型110Kg

2.六个减振器的搭配

在超过4个减振器的选型,一般使用相同型号的减振器,求算接触部反力的力矩平衡点,得出减振器的相应位置。

如上图中每个减振器配重为390/6=65Kg

则应满足AC点的质心力矩总和与BDEF点质心力矩总和相等。

本例中Y轴不需考虑配重。

X轴向则应满足

FcxL1=fE*L3 +fDxL2

由于同种类型减振器Fc=fE=fD

故应满足L1=L2+L3   L2=333.2

E、F点应选择在(2499.82000)(2499.80)处

以上两例设定为Y轴向力矩相同,在实际应用中质心X,Y轴向不一定均分相同,亦可通过力矩补偿原则进行选配,在此不再赘叙。
